35m 3 ขา Tubular Telecom Steel Tower Q345 Q235 สำหรับเสาอากาศ Macrocell
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xชื่อ | หอตาข่ายโทรคมนาคมเหล็กชุบสังกะสี | วัสดุเกรด | GB Q235 หรือ Q345 เหล็กกล้าโครงสร้างคาร์บอนเชื่อมได้ |
---|---|---|---|
ความแข็งแรงของผลผลิต | 235-345MPa | ความสูง | 35-55m |
ออกแบบ | หอขัดแตะ 3 ขา | แพลตฟอร์ม | 1-3 แท่นพร้อมขายึด |
ความเร็วลม | 50m / s | อายุขัย | 20-50 ปี |
แสงสูง | Q345 เทเลคอมสตีลทาวเวอร์,Q235 เทเลคอมสตีลทาวเวอร์,Q345 คอมมูนิเคชั่นทาวเวอร์ |

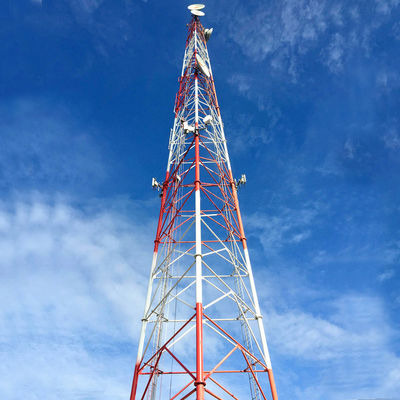

35m 3 ขา Tubular Telecom Steel Tower Q345 สำหรับเสาอากาศ Macrocell
เสาสื่อสารแบบท่อและเหล็กเชิงมุม 3 ขา 35 ม. สำหรับเสาอากาศ Macrocell
หอสื่อสารตาข่ายเหล็กชุบสังกะสี
เสาสื่อสารขัดแตะที่นิยมมีอยู่ 3 ประเภท ได้แก่ หอเหล็กที่ยึดตัวเองไว้กับพื้น เสาเหล็กรองรับตัวเองบนชั้นดาดฟ้า และเสาเหล็กที่มีขดลวดเหล็กหอคอยตาข่ายเหล็กมักจะสูงถึง 35 เมตรถึง 100 เมตร
ข้อมูลจำเพาะของ ทาวเวอร์ตาข่ายเหล็กท่อ 3 ขา
วัสดุ | ท่อเหล็กแผ่น เหล็กแผ่นเชิงมุม แผ่นเหล็กแบนหรือแท่งเหล็กแข็ง สลักเกลียวและน็อต |
ประเภทเหล็ก | เหล็กโครงสร้างคาร์บอนต่ำเชื่อมได้ |
เกรดเหล็ก | GB Q235, Q345, BS 4360, ASTM A36 เป็นต้น |
ความแข็งแรงของผลผลิต | ปี≥235MPa |
แรงดึง | Fu≥400MPa |
การยืดตัว | σ≥20% |
เสร็จสิ้นพื้นผิว | ชุบสังกะสีแบบจุ่มร้อน |
ชั้นสังกะสี | T≥65μm |
ส่วนสูง | 20m ถึง 100m ปรับแต่งตามคำขอ |
ออกแบบ | หอขัดแตะ 3 ขาแบบพยุงตัวเองหรือยืนอิสระ |
โครงสร้าง | 1 ถึง 5 แพลตฟอร์ม แต่ละแพลตฟอร์มมาพร้อมกับ 4 ถึง 6 วงเล็บสำหรับติดตั้งเสาอากาศหรือจำนวนเฉพาะสำหรับติดตั้งเสาอากาศ, ไมโครเวฟ, RRU และอุปกรณ์อื่นๆ |
โหมดซัพพลาย | CKD(ล้มลงอย่างสมบูรณ์), SKD(ล้มลงกึ่งสำเร็จ), DKD(ล้มลงโดยตรง) |
แก้ไข/ยึด | สลักเกลียวและน็อต ข้อต่อครีบ |
การกำหนดค่า | ฐานราก/สลักเกลียว, ส่วนทาวเวอร์, 1-5 แพลตฟอร์ม (อุปกรณ์เสริม), ตัวยึด, บันได, ระบบป้องกันการตก, สายล่อฟ้า, แผ่นต่อสายดิน ฯลฯ |
แรงลม | 0.35-1.0kN/ตร.ม. |
อายุขัย | 20-50 ปี |
การรับประกัน | 3 ปี |
แอปพลิเคชั่น | เสาอากาศวิทยุ GSM/3G/4G/5G/FM, ไมโครเวฟ, สถานีโทรคมนาคม |
SST: หอเหล็กที่รองรับตัวเอง
หอเหล็กที่รองรับตัวเองเป็นหอที่นิยมมากที่สุดสำหรับการสื่อสารหรือการใช้งานระบบส่งกำลังและการจ่ายพลังงานโดยทั่วไปออกแบบมาสำหรับ 3 ขาหรือ 4 ขา ซึ่งประกอบด้วยท่อเหล็กชุบสังกะสีและแผ่นเหล็กเชิงมุมโดยการเชื่อมและยึดด้วยสลักเกลียวและน็อตด้วยความสูง 35 ม. ถึง 100 ม. เสาโครงตาข่ายเหล็กจึงถูกนำมาใช้กันอย่างแพร่หลายสำหรับการติดตั้งสถานีมาโครเซลล์การสื่อสารและสายส่งหรือสายไฟหรือสายเคเบิลจ่ายไฟ
หอตาข่ายเหล็กพยุงตัวเอง 3 ขาโดยทั่วไปจะทำจากท่อเหล็กเป็นท่อเป็นโครงสร้างหลัก (คุณสามารถบอกได้ว่าเป็นขาทาวเวอร์หรือลำตัว) และแผ่นเหล็กหรือท่อเชิงมุมเป็นโครงย่อย (การค้ำยันแนวนอนและแนวตั้ง)หอขัดแตะโดยทั่วไปจะแบ่งออกเป็นหลายส่วน และส่วนต่างๆ จะเชื่อมต่อกันด้วยแผ่นแปลนที่มีสลักเกลียวและน็อตส่วนของหอคอยแต่ละส่วนทำจากท่อเหล็กท่อและแผ่นเหล็กมุมหรือแบน บางครั้งหอคอยทำจากท่อเหล็กทั้งหมดหรือเหล็กค้ำยันบางส่วนทำจากเหล็กเส้นทึบ
ส่วนของหอโครงตาข่ายเหล็กท่อที่ทำจากท่อเหล็กโดยทั่วไปแล้วจะเชื่อมในโรงงานด้วยชิ้นส่วนขัดแตะยาว 5 เมตรขึ้นไป โดยแต่ละส่วนจะเชื่อมด้วยแผ่นหน้าแปลนสำหรับเชื่อมต่อกับส่วนต่างๆ ของหอคอยเมื่อคุณติดตั้งหอคอย คุณต้องสร้างฐานรากด้วยโครงสลักเกลียว (บางคนเรียกว่าโครงกรงเหล็ก) และคอนกรีตหอคอยนี้ยึดติดกับฐานรากโดยใช้แผ่นแปลนที่มีสลักเกลียวและน็อตหอตาข่ายเหล็กท่อชนิดนี้ติดตั้งได้ง่ายกว่าและมีความแข็งและแข็งแรงมาก แต่ต้นทุนจะสูงขึ้นเล็กน้อยและมีราคาแพงกว่าสำหรับการขนส่งเนื่องจากส่วนหอคอยทั้งหมดเชื่อมด้วยชิ้นส่วนขนาดใหญ่ซึ่งกินพื้นที่ในรถบรรทุกหรือตู้คอนเทนเนอร์มากขึ้น
ดังนั้นหอคอยตาข่ายเหล็ก 3 ขาที่ได้รับความนิยมมากที่สุดจึงทำมาจากท่อแบบท่อและแผ่นเหล็กเชิงมุมท่อเหล็กทำขึ้นสำหรับขาทาวเวอร์ แผ่นเหล็กเชิงมุมทำขึ้นสำหรับการค้ำยัน (ตัวรองรับ) และแผ่นเหล็กแบนสำหรับต่อท่อเหล็กเชื่อมด้วยหน้าแปลนที่ปลายแต่ละด้านเพื่อเชื่อมต่อชิ้นส่วนทั้งหมดของหอคอยถูกประกอบสำเร็จด้วยเหล็ก CKD (แบบล้มลงทั้งตัว) พร้อมสำหรับการติดตั้งเมื่อคุณติดตั้งทาวเวอร์ เพียงยึดท่อเหล็กเข้ากับฐานรากด้วยสลักเกลียวและน็อต จากนั้นต่อแผ่นเหล็กค้ำยันเข้ากับท่อโดยใช้แผ่นเชื่อมแบบเชื่อมด้วยสลักเกลียวและน๊อตด้วยวิธีการผลิต CKD ต้นทุนจะต่ำกว่าและค่าขนส่งก็ต่ำกว่ามาก เนื่องจากคุณสามารถจัดส่งวัสดุได้มากขึ้นในตู้คอนเทนเนอร์หรือรถบรรทุก

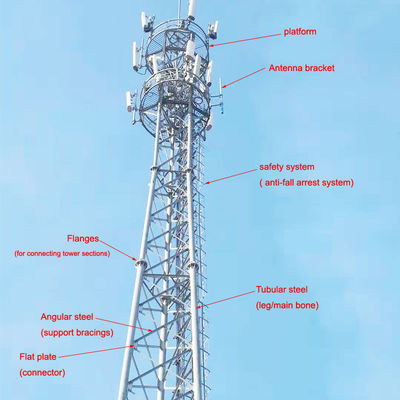

โครงสร้างของหอสื่อสารโครงตาข่ายเหล็ก 3 ขาโดยทั่วไปประกอบด้วยสลักเกลียวยึดฐาน (โครงกรง) ส่วนต่างๆ ของตัวหอคอย แท่น 1 ถึง 5 แท่น แท่นยึด อุปกรณ์ป้องกันฟ้าผ่าหรือสายป้องกัน บันได แผ่นสายดิน ระบบป้องกันการตก (โครงสร้างกรงภายนอก) และรัด (เช่น แคลมป์ คลิป สลักเกลียว และน็อต เป็นต้น)การออกแบบ โครงสร้าง และความสูงของเสาโทรคมนาคมสามารถปรับแต่งได้ตามความต้องการและแบบร่าง
