5m 20m เสาเหล็กโทรคมนาคมชุบสังกะสีขาตั้งกล้องบนชั้นดาดฟ้าเสาอากาศทาวเวอร์

5m 20m เสาโทรคมนาคมเหล็กชุบสังกะสีขาตั้งกล้องบนชั้นดาดฟ้าเสาอากาศทาวเวอร์

5m ถึง 20m เหล็กชุบสังกะสีขาตั้งกล้องบนชั้นดาดฟ้าสำหรับการสื่อสารเสาอากาศ Microcell

เสาสื่อสารขัดแตะที่นิยมมีอยู่ 3 ประเภท ได้แก่ หอเหล็กที่ยึดตัวเองไว้กับพื้น เสาเหล็กรองรับตัวเองบนชั้นดาดฟ้า และเสาเหล็กที่มีขดลวดเหล็กหอคอยตาข่ายเหล็กมักจะสูงถึง 35 เมตรถึง 100 เมตรนอกจากจะใช้สำหรับโทรคมนาคมแล้ว เสาเหล็กยังใช้กันอย่างแพร่หลายสำหรับการส่งและจ่ายพลังงาน ตลอดจนสถานีส่งสัญญาณโทรทัศน์

เหล็กชุบสังกะสีบนชั้นดาดฟ้า Bipod หรือขาตั้งกล้องหรือ Lattice Tower

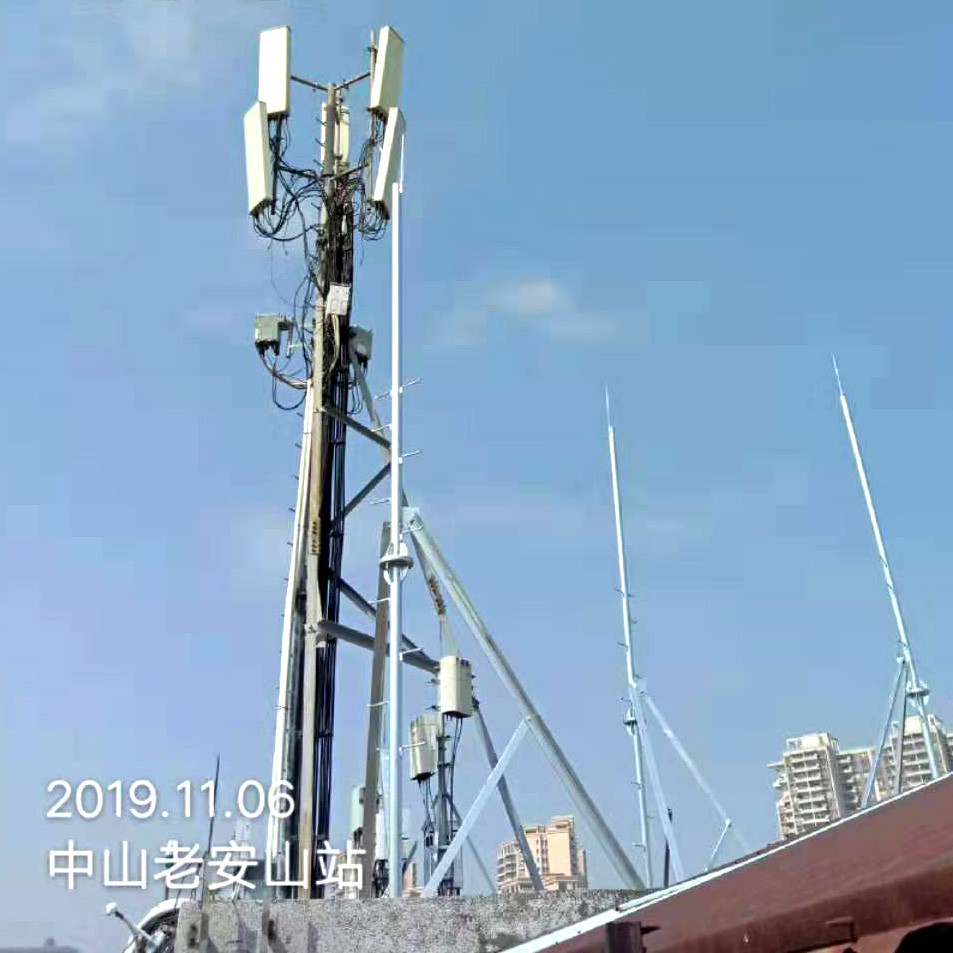

หอเหล็กบนชั้นดาดฟ้าเป็นหอขนาดเล็กสำหรับสถานีไมโครเซลล์สื่อสารเพื่อขยายความครอบคลุมสัญญาณโทรคมนาคมในชุมชนโดยทั่วไปแล้วจะได้รับการออกแบบให้เป็นขาตั้งแบบ bipod หรือขาตั้งสามขาที่ติดตั้งบนหลังคา ความสูงของหอคอยบนชั้นดาดฟ้าโดยทั่วไปคือ 5 ม. ถึง 20 ม.หอคอยบนชั้นดาดฟ้าประกอบด้วยเสาหลักซึ่งทำจากท่อเหล็กท่อและเหล็กแผ่นบางหรือเหล็กแผ่นเรียบเป็นเหล็กค้ำยัน ซึ่งเชื่อมต่อกันด้วยหน้าแปลน สลักเกลียว และน็อตจำเป็นต้องมีฐานรากที่มีสลักเกลียวสำหรับยึดหอคอยบางครั้งหอคอยบนชั้นดาดฟ้าได้รับการออกแบบให้เป็นหอคอยแบบขดลวดเพื่อให้รับแรงลมได้สูงขึ้น

ข้อมูลจำเพาะของ ทาวเวอร์ตาข่ายเหล็กท่อ 3 ขา

SST: หอเหล็กที่รองรับตัวเอง

หอเหล็กที่รองรับตัวเองเป็นหอที่นิยมมากที่สุดสำหรับการสื่อสารหรือการใช้งานระบบส่งกำลังและการจ่ายพลังงานโดยทั่วไปออกแบบมาสำหรับ 3 ขาหรือ 4 ขา ซึ่งประกอบด้วยท่อเหล็กชุบสังกะสีและแผ่นเหล็กเชิงมุมโดยการเชื่อมและยึดด้วยสลักเกลียวและน็อตด้วยความสูง 35 ม. ถึง 100 ม. เสาโครงตาข่ายเหล็กจึงถูกนำมาใช้กันอย่างแพร่หลายสำหรับการติดตั้งสถานีมาโครเซลล์การสื่อสารและสายส่งหรือสายไฟหรือสายเคเบิลจ่ายไฟ

           เสาสูง 50 เมตร หอสื่อสารตาข่ายเหล็กเชิงมุม 4 ขาพร้อม 2 แพลตฟอร์ม

หอสื่อสารเหล็กชุบสังกะสีที่คล้ายกัน

หอตาข่ายเหล็กพยุงตัวเอง 3 ขาโดยทั่วไปจะทำจากท่อเหล็กเป็นท่อเป็นโครงสร้างหลัก (คุณสามารถบอกได้ว่าเป็นขาทาวเวอร์หรือลำตัว) และแผ่นเหล็กหรือท่อเชิงมุมเป็นโครงย่อย (การค้ำยันแนวนอนและแนวตั้ง)หอขัดแตะโดยทั่วไปจะแบ่งออกเป็นหลายส่วน และส่วนต่างๆ จะเชื่อมต่อกันด้วยแผ่นแปลนที่มีสลักเกลียวและน็อตส่วนของหอคอยแต่ละส่วนทำจากท่อเหล็กท่อและแผ่นเหล็กมุมหรือแบน บางครั้งหอคอยทำจากท่อเหล็กทั้งหมดหรือเหล็กค้ำยันบางส่วนทำจากเหล็กเส้นทึบ

ส่วนของหอโครงตาข่ายเหล็กท่อที่ทำจากท่อเหล็กโดยทั่วไปจะเชื่อมในโรงงานด้วยชิ้นส่วนขัดแตะยาว 5 เมตรขึ้นไป แต่ละส่วนจะเชื่อมด้วยแผ่นหน้าแปลนสำหรับเชื่อมต่อระหว่างส่วนต่างๆ ของหอคอยเมื่อคุณติดตั้งหอคอย คุณต้องสร้างฐานรากด้วยโครงสลักเกลียว (บางคนเรียกว่าโครงกรงเหล็ก) และคอนกรีตหอคอยนี้ยึดติดกับฐานรากโดยใช้แผ่นแปลนที่มีสลักเกลียวและน็อตหอคอยตาข่ายเหล็กท่อชนิดนี้ติดตั้งได้ง่ายกว่าและมีความแข็งและแข็งแรงมาก แต่ต้นทุนจะสูงขึ้นเล็กน้อยและมีราคาแพงกว่าสำหรับการขนส่งเนื่องจากส่วนหอคอยทั้งหมดเชื่อมด้วยชิ้นส่วนขนาดใหญ่ซึ่งใช้พื้นที่มากขึ้นในรถบรรทุกหรือตู้คอนเทนเนอร์

ดังนั้นหอคอยตาข่ายเหล็ก 3 ขาที่ได้รับความนิยมมากที่สุดจึงทำจากท่อแบบท่อและแผ่นเหล็กเชิงมุมท่อเหล็กทำขึ้นสำหรับขาทาวเวอร์ แผ่นเหล็กเชิงมุมทำขึ้นสำหรับการค้ำยัน (ตัวรองรับ) และแผ่นเหล็กแบนสำหรับต่อท่อเหล็กเชื่อมด้วยหน้าแปลนที่ปลายแต่ละด้านเพื่อเชื่อมต่อชิ้นส่วนทั้งหมดของหอคอยถูกประกอบสำเร็จด้วยเหล็ก CKD (แบบล้มลงทั้งตัว) พร้อมสำหรับการติดตั้งเมื่อคุณติดตั้งทาวเวอร์ เพียงยึดท่อเหล็กเข้ากับฐานรากด้วยสลักเกลียวและน็อต จากนั้นต่อแผ่นเหล็กค้ำยันเข้ากับท่อโดยใช้แผ่นเชื่อมแบบเชื่อมด้วยสลักเกลียวและน๊อตด้วยวิธีการผลิต CKD ต้นทุนจะต่ำกว่าและค่าขนส่งก็ต่ำกว่ามาก เนื่องจากคุณสามารถจัดส่งวัสดุได้มากขึ้นในตู้คอนเทนเนอร์หรือรถบรรทุก

โครงสร้างของหอสื่อสารโครงตาข่ายเหล็ก 3 ขาโดยทั่วไปประกอบด้วยสลักเกลียวยึดฐาน (โครงกรง) ส่วนต่างๆ ของตัวหอคอย แท่น 1 ถึง 5 แท่น แท่นยึด สายล่อฟ้าหรือสายป้องกัน บันได แผ่นสายดิน ระบบป้องกันการตก (โครงสร้างกรงภายนอก) และรัด (เช่น แคลมป์ คลิป สลักเกลียว และน็อต เป็นต้น)การออกแบบ โครงสร้าง และความสูงของเสาโทรคมนาคมสามารถปรับแต่งได้ตามความต้องการและแบบร่าง
